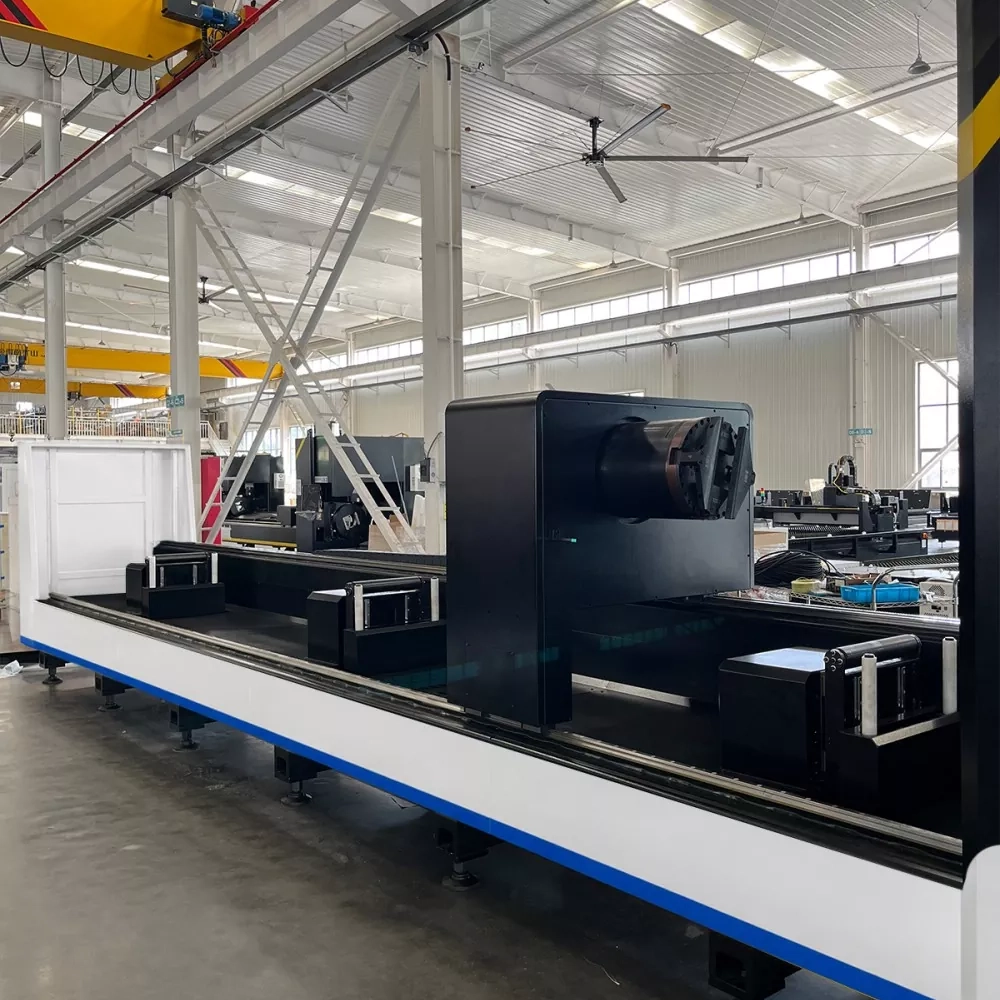

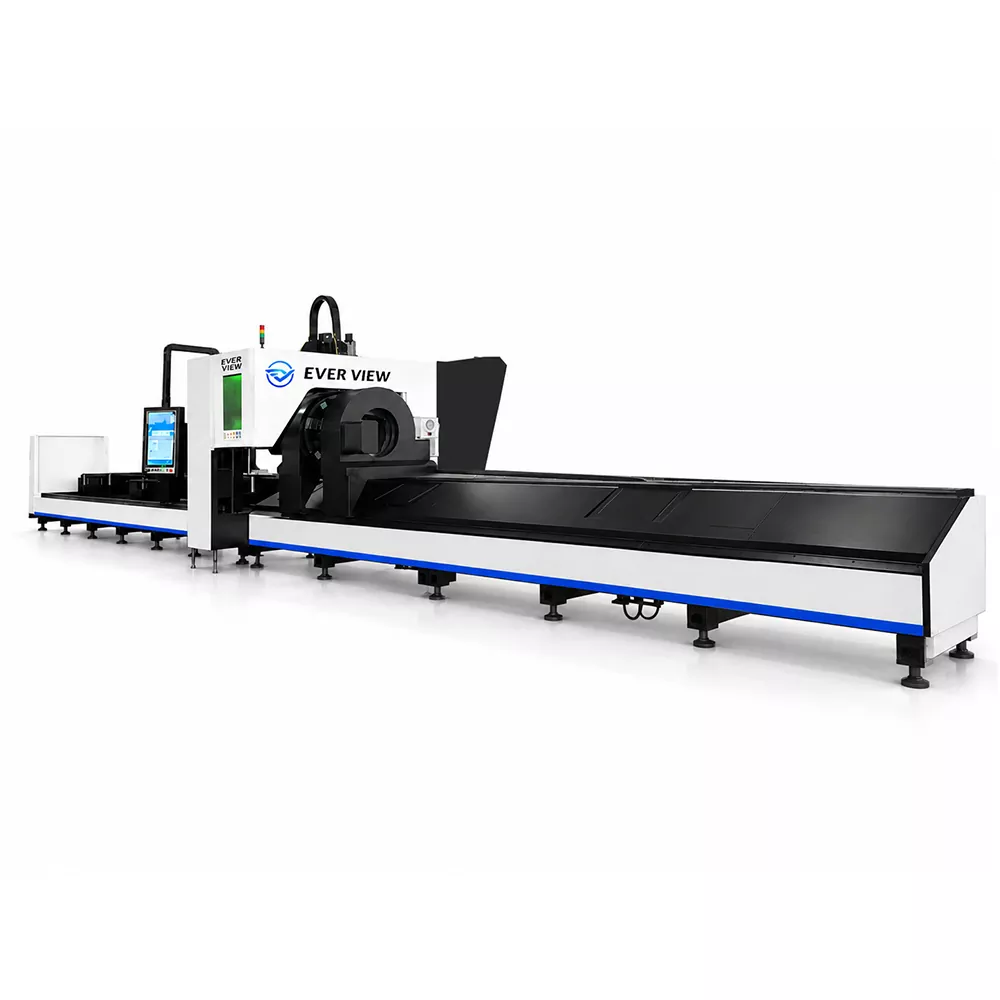

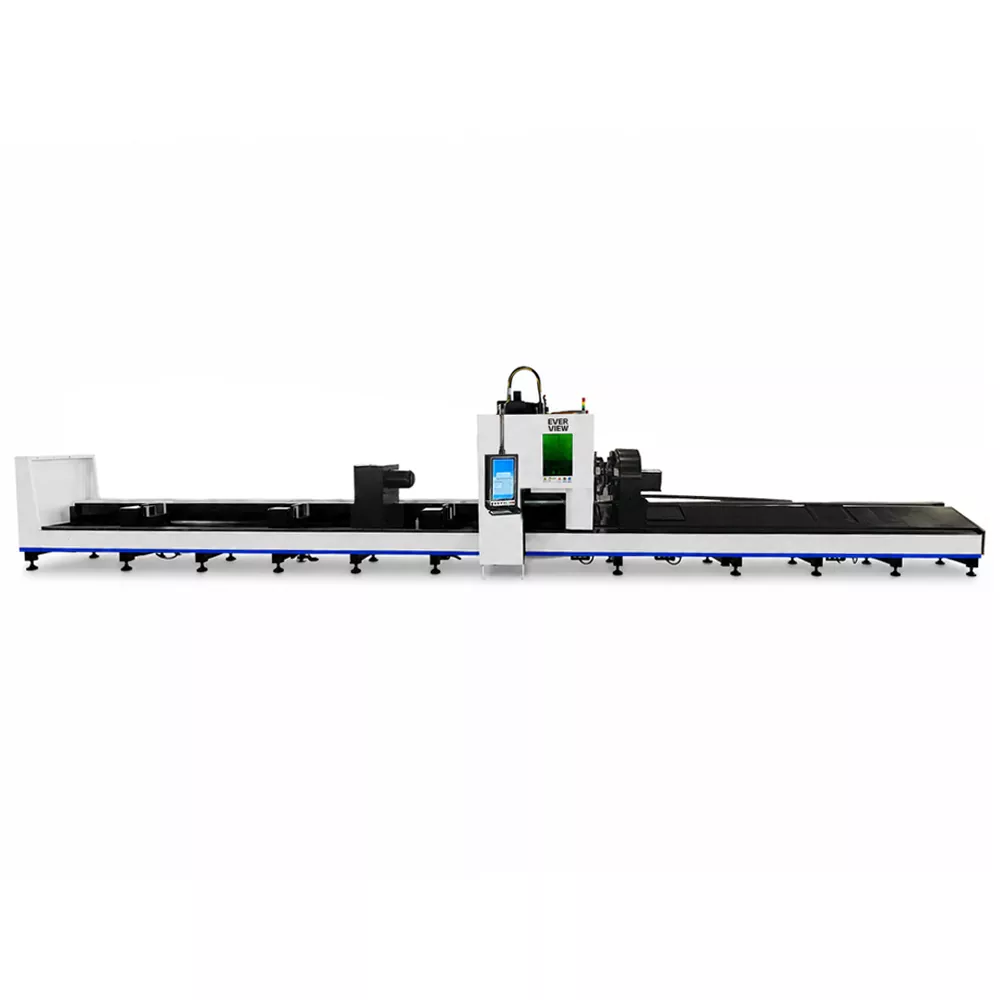

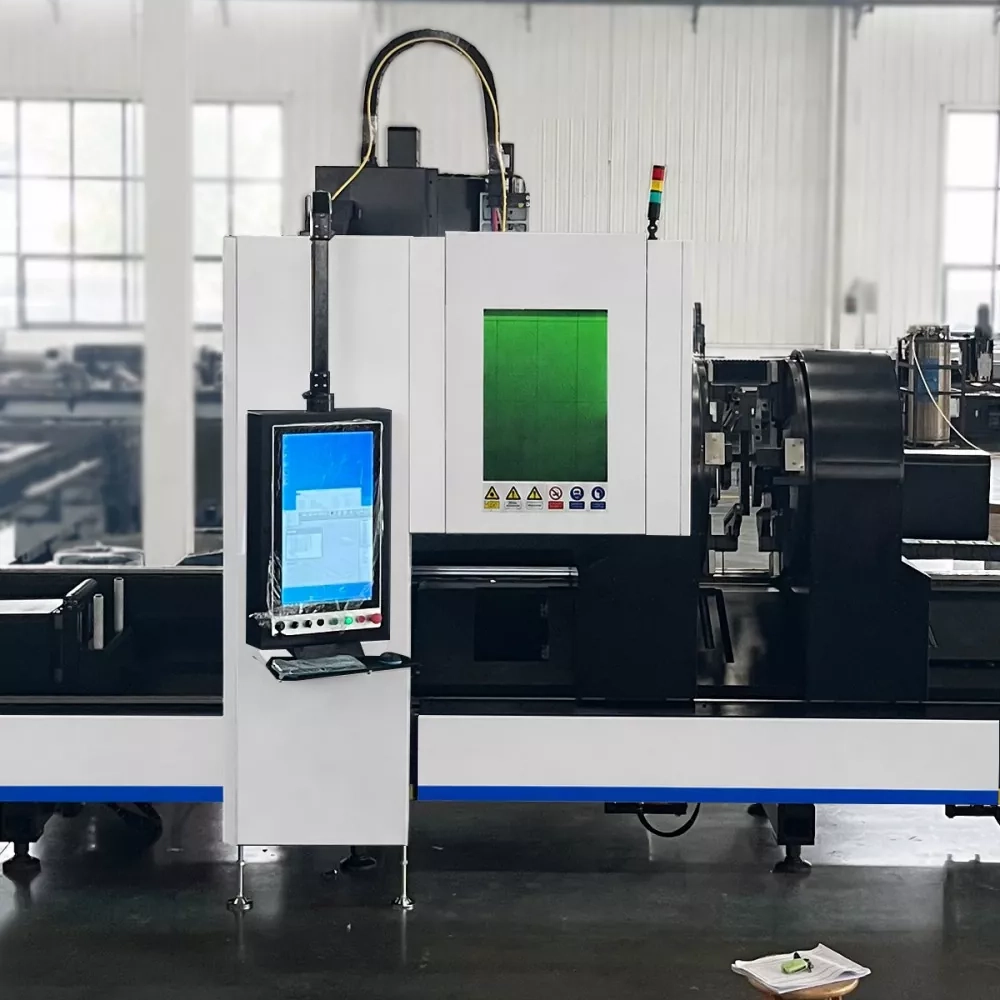

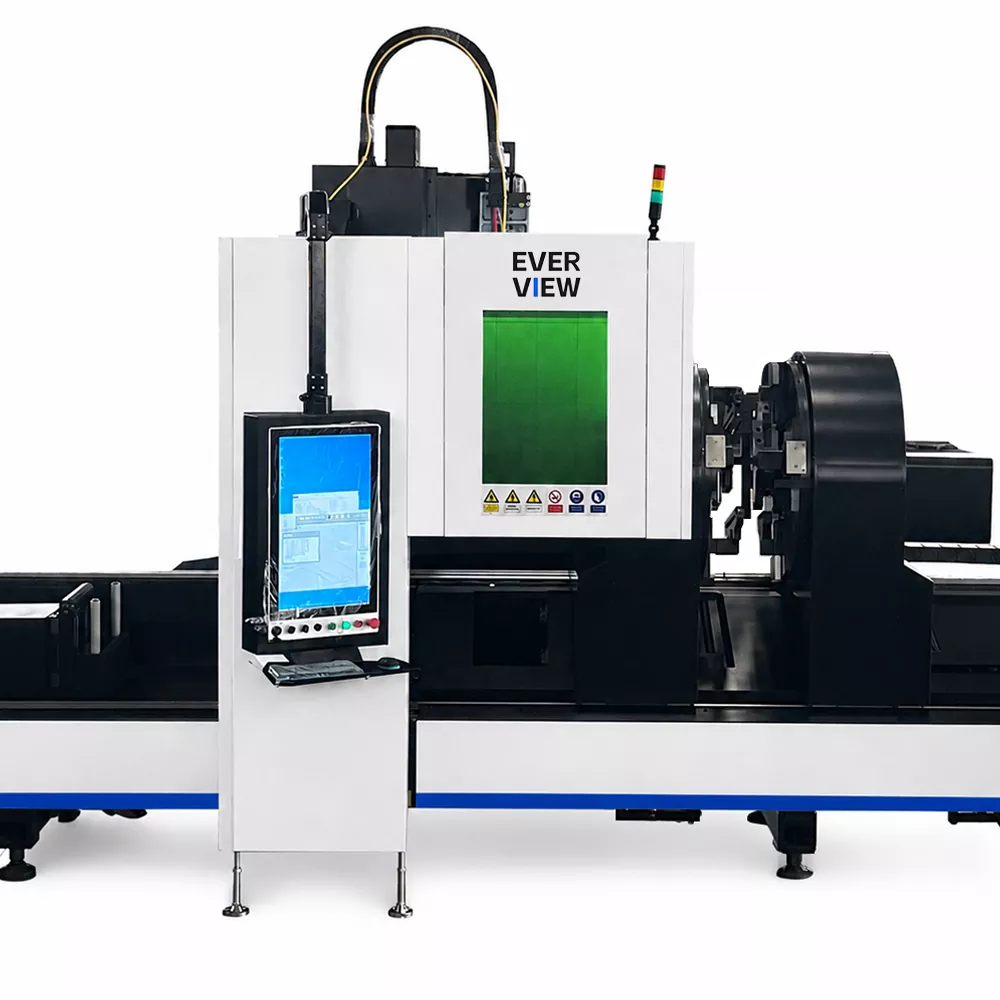

Las máquinas cortadoras de tubos tradicionales pueden enfrentar desafíos como soporte de material inestable, deformación de tubos, desperdicio excesivo y capacidad de procesamiento limitada al manipular piezas de trabajo grandes y pesadas. Como fabricante y proveedor profesional de fábricas, EVER VIEW ofrece soluciones de corte por láser de tubos personalizadas según el tamaño, el material, el espesor, el peso y los requisitos de producción del tubo. La máquina cortadora de tubos por láser de tres husillos de alta resistencia admite tubos de hasta 12 000 mm de longitud, un peso máximo de un solo tubo de hasta 500 kg, tubos redondos de Φ20-280 mm y tubos cuadrados o rectangulares de 20×20-280×280 mm.

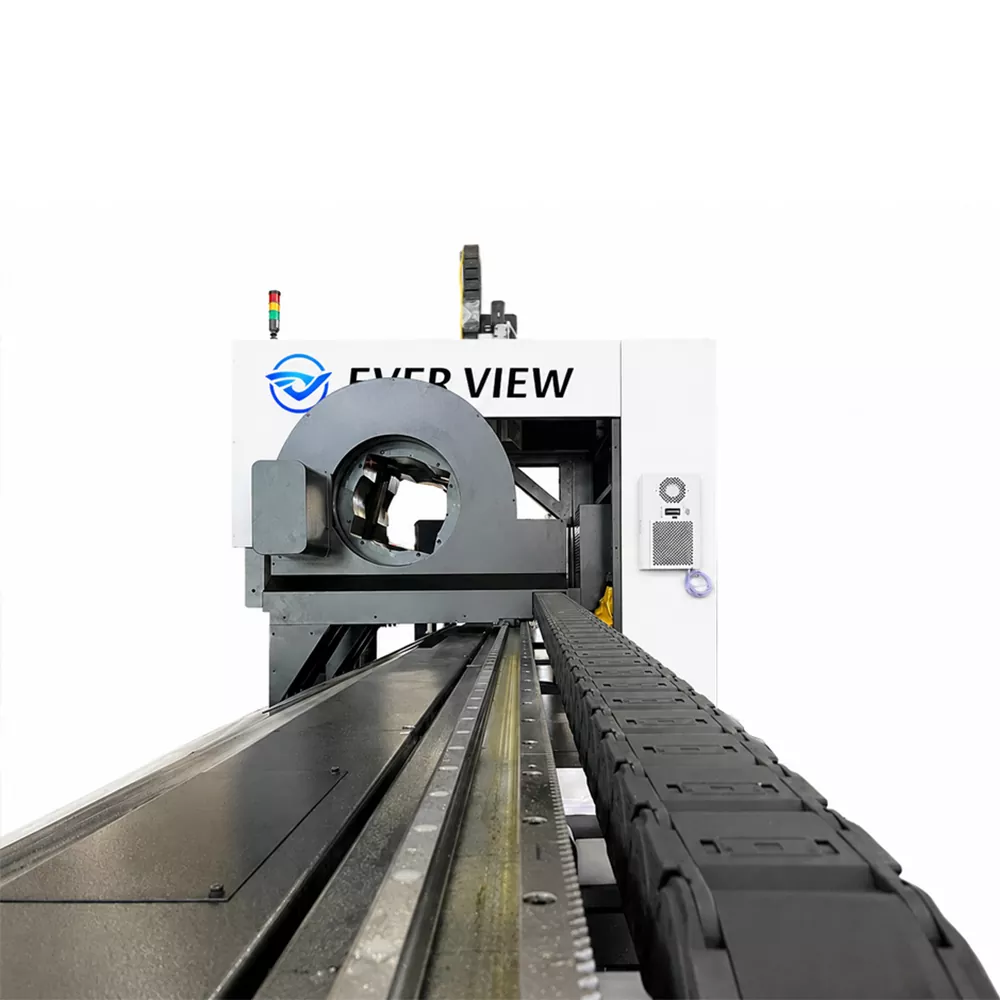

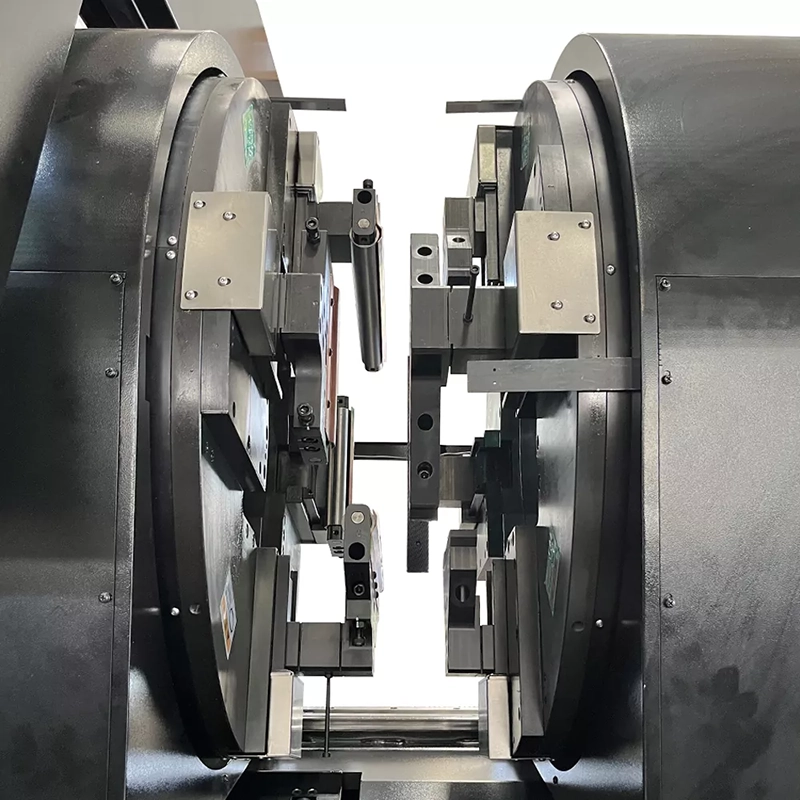

Los tubos largos y pesados pueden experimentar vibración, flexión o desviación de posicionamiento durante la rotación y el corte a alta velocidad. La máquina cortadora de tubos láser de tres husillos de alta resistencia EVER VIEW adopta una estructura coordinada de tres mandriles que proporciona múltiples puntos de soporte durante la alimentación, sujeción, rotación y corte del tubo.

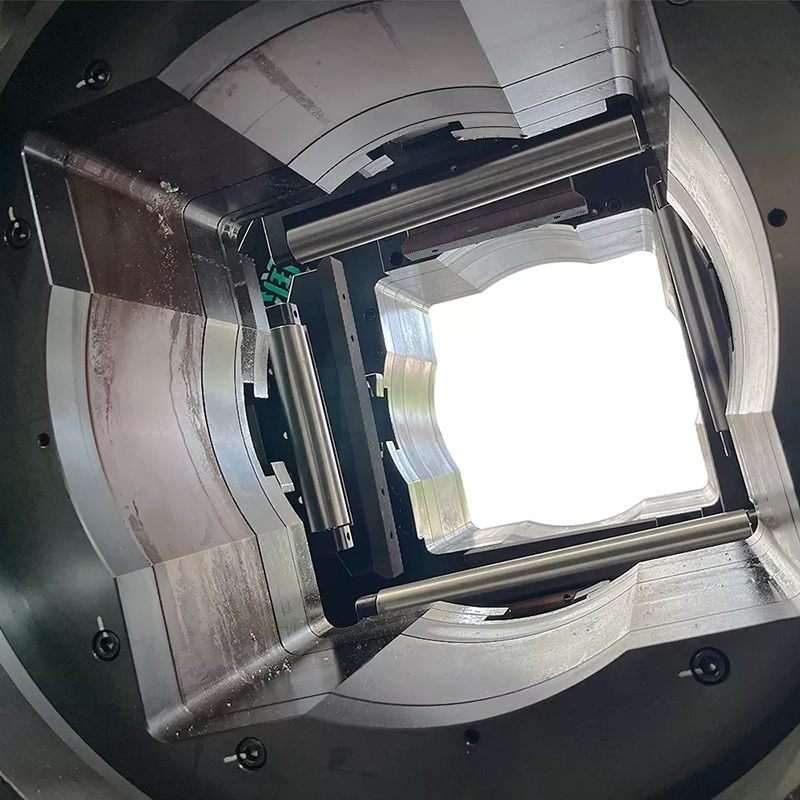

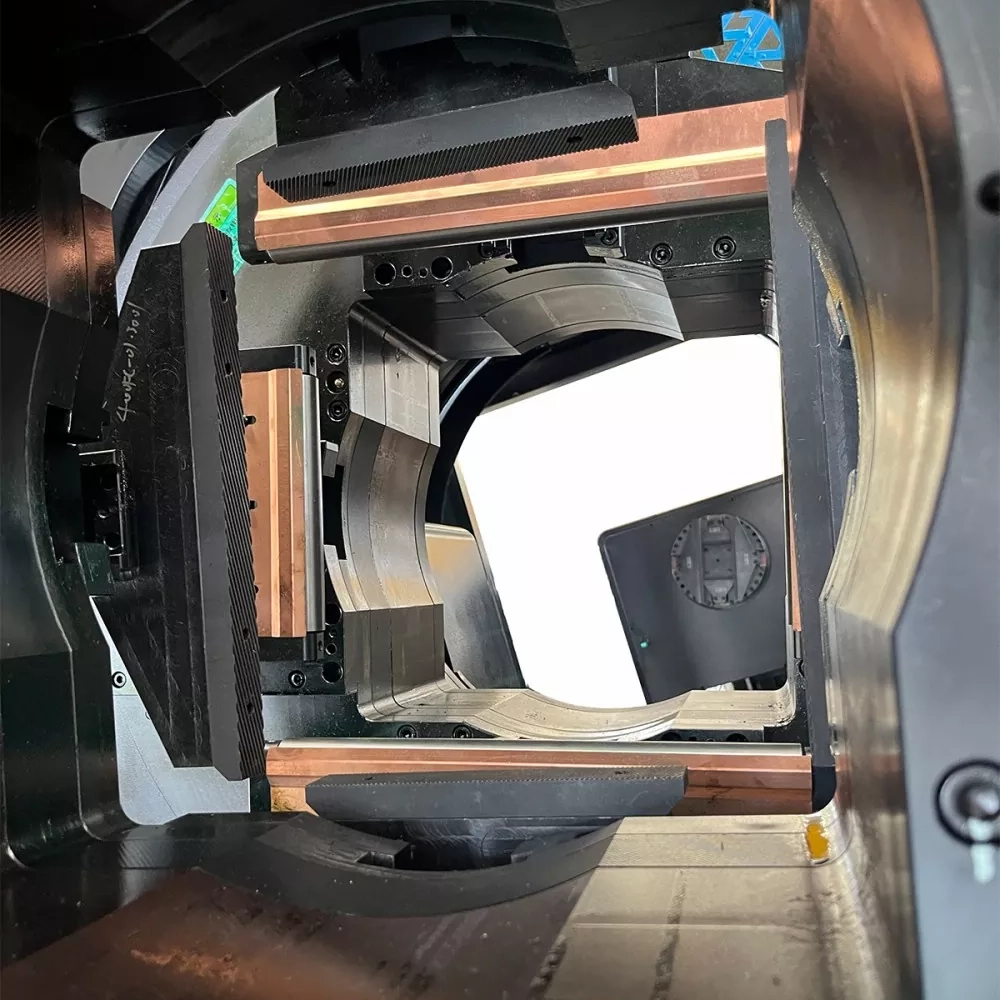

El funcionamiento sincronizado de tres mandriles reduce eficazmente la oscilación y la deformación del tubo, mejorando la consistencia del corte desde el principio hasta el final de la pieza de trabajo. La estructura del mandril de precisión de alta rigidez proporciona un rendimiento de sujeción confiable para tubos que pesan hasta 500 kg, lo que lo hace adecuado para entornos de producción industrial pesada.
Los tubos estructurales de gran tamaño se utilizan ampliamente en maquinaria de construcción, estructuras de acero y proyectos de ingeniería. Muchas máquinas de corte por láser de tubos estándar no pueden procesar materiales muy largos de manera eficiente.
La máquina cortadora de tubos láser de tres husillos de alta resistencia EVER VIEW admite longitudes de tubos de hasta 12 000 mm, lo que proporciona una capacidad de procesamiento estable para piezas de trabajo de gran tamaño.

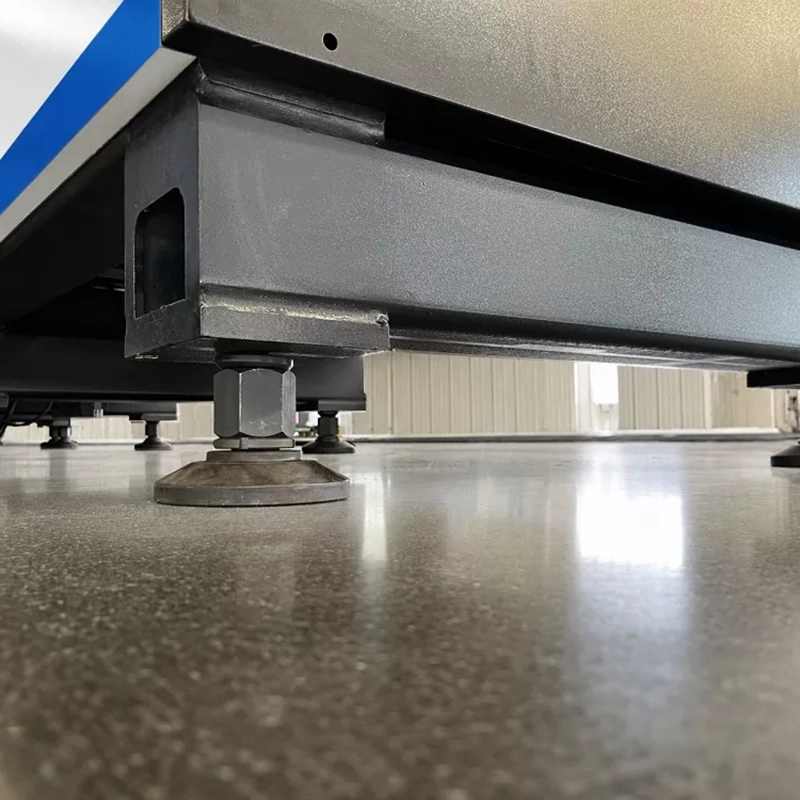

La máquina procesa tubos redondos desde Φ20 mm hasta Φ280 mm, tubos cuadrados desde 20×20 mm hasta 280×280 mm y varios perfiles estructurales. El diseño mecánico reforzado garantiza un funcionamiento estable y al mismo tiempo mantiene la precisión del corte durante el procesamiento de materiales prolongados.

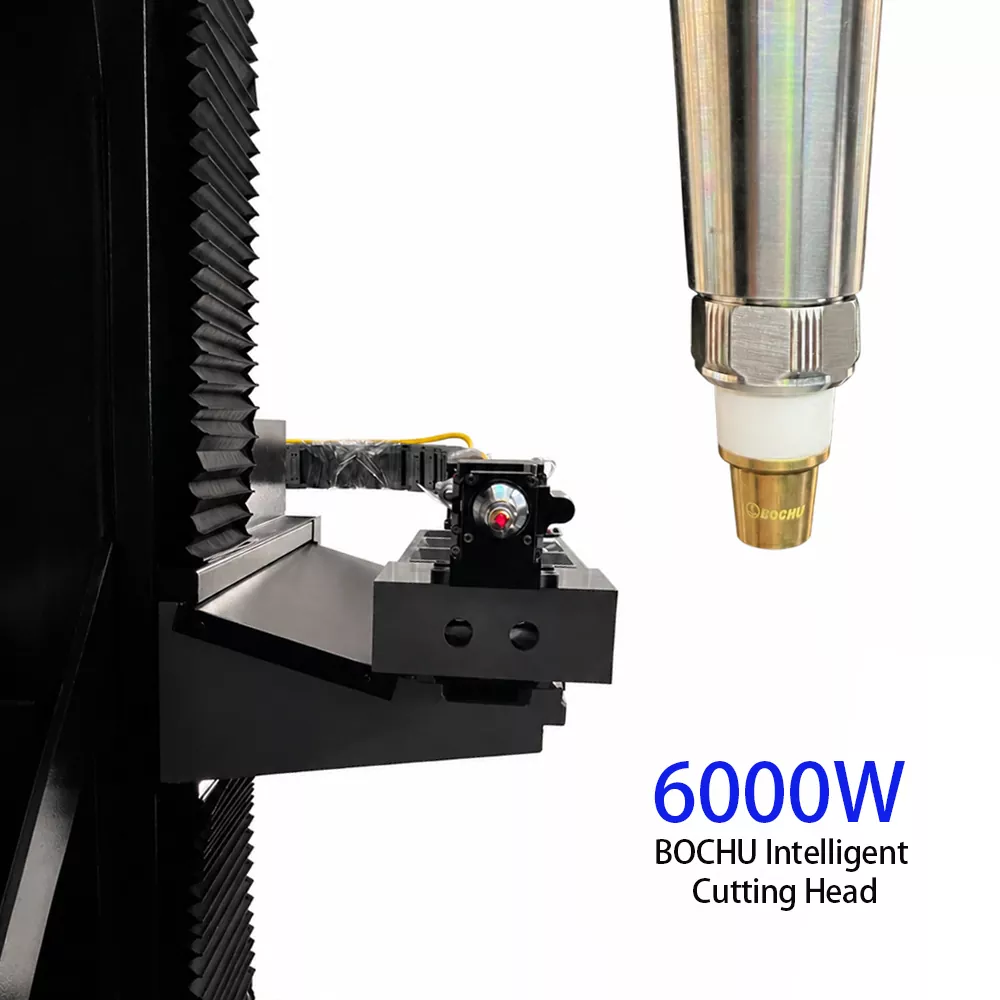

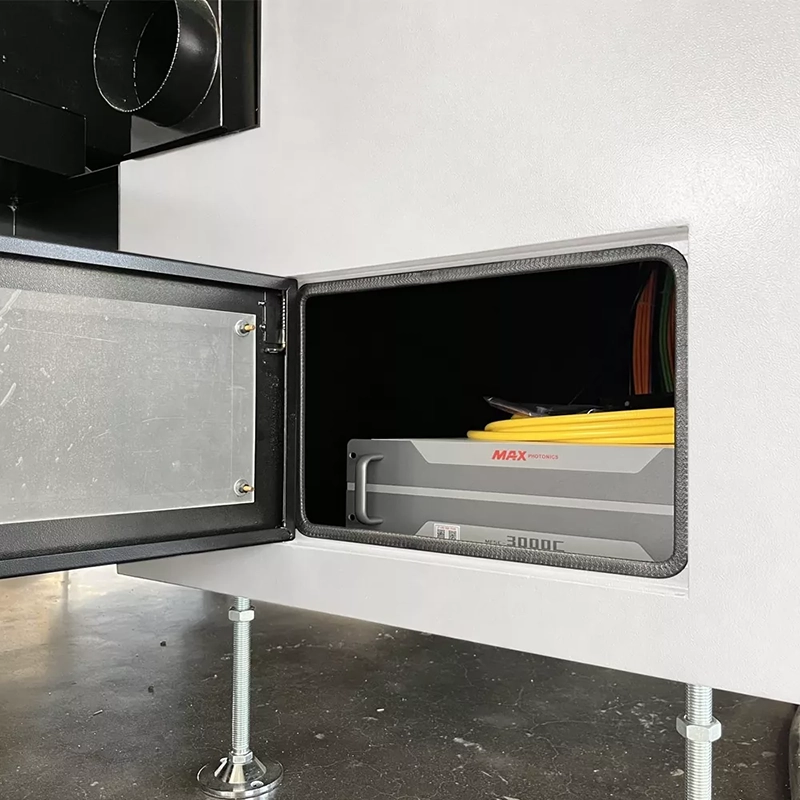

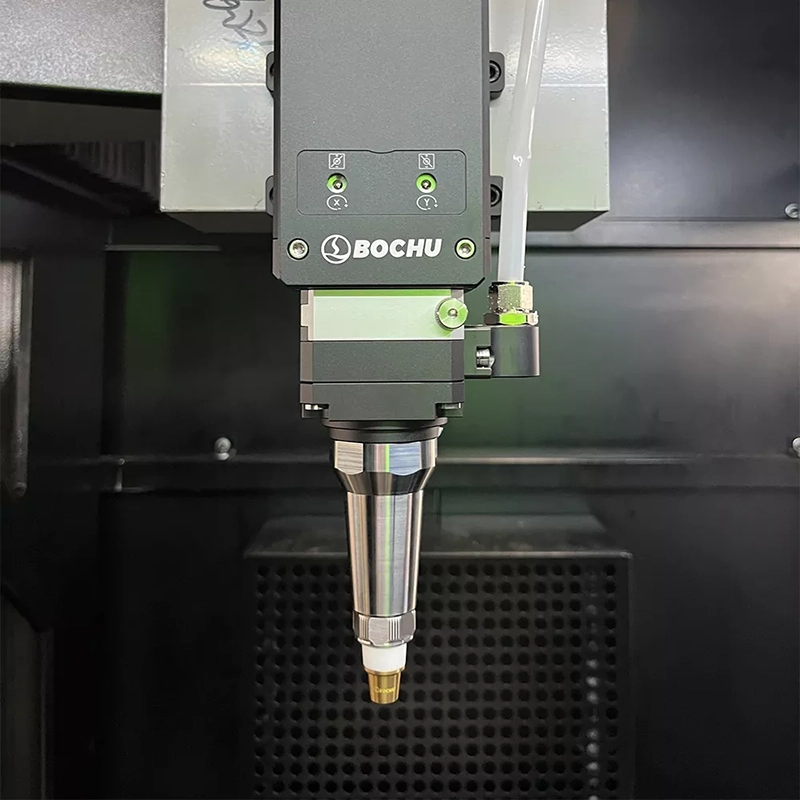

La potencia del láser afecta directamente la velocidad de corte, la eficiencia del procesamiento y la capacidad de espesor del material. EVER VIEW ofrece configuraciones flexibles de láser de fibra que incluyen opciones de 3 kW, 6 kW y 12 kW para satisfacer diferentes requisitos de producción.
La configuración del láser de fibra de 3 kW es adecuada para la fabricación de tubos en general, el procesamiento de metales de espesor medio y aplicaciones industriales estándar.
La configuración del láser de fibra de 6 kW proporciona una mayor eficiencia de corte para componentes de maquinaria de construcción, estructuras de acero y proyectos de fabricación pesada que requieren una velocidad de procesamiento más rápida.
La configuración del láser de fibra de alta potencia de 12 kW está diseñada para aplicaciones industriales exigentes que requieren una capacidad de corte de material más grueso y una mayor capacidad de producción.
La máquina cortadora de tubos láser de tres husillos de alta resistencia EVER VIEW está diseñada para procesar diversos materiales metálicos industriales, incluidos acero al carbono, acero inoxidable, aleación de aluminio, acero galvanizado y otros perfiles metálicos.
Capacidad de corte típica:
|
Material |
Grosor máximo de corte |
|
Acero carbono |
Hasta 40mm |
|
Acero inoxidable |
Hasta 30mm |
|
Aleación de aluminio |
Hasta 25mm |
|
Acero Galvanizado |
Depende del espesor del material y de la configuración del láser. |
La capacidad de procesamiento de materiales flexible permite a los fabricantes manejar diferentes requisitos de producción con una solución avanzada de corte de tubos, lo que reduce la inversión en equipos y mejora la flexibilidad de fabricación.
El desperdicio de material afecta directamente los costos de producción en el procesamiento de tubos. La máquina cortadora de tubos láser de tres husillos de alta resistencia EVER VIEW adopta una avanzada tecnología de tracción de tercer mandril para maximizar la utilización del material.

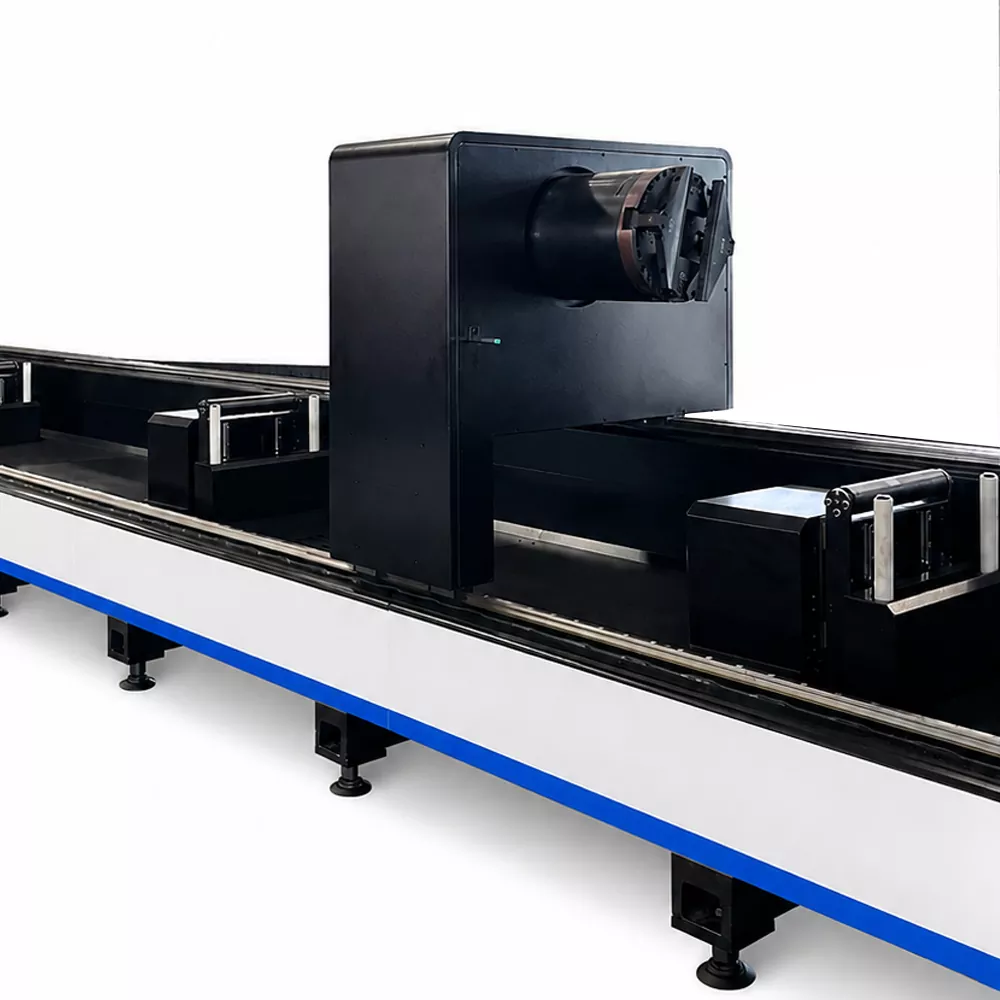

Cuando la longitud del tubo cumple con la condición de corte de cola cero de ≥2700 mm, el tercer mandril puede agarrar y tirar de la sección de tubo restante a través del área de corte, reduciendo los extremos de tubo no utilizados.
Esta tecnología ayuda a los fabricantes a reducir el desperdicio de materia prima, reducir los costos de producción y lograr más piezas terminadas de cada tubo.
Los tubos largos y pesados pueden combarse o deformarse durante el procesamiento debido a su propio peso. El sistema de soporte de seguimiento servo ajusta automáticamente la altura de soporte según la posición del tubo, lo que reduce la vibración y mantiene una precisión de corte estable.

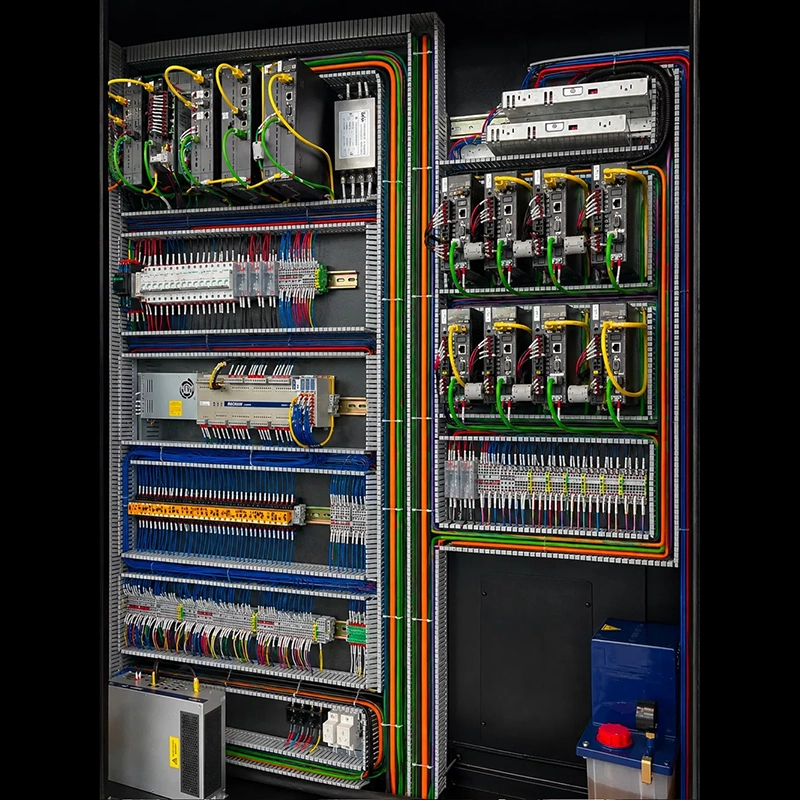

El sistema de carga automática opcional reduce la manipulación manual repetida, mejora la eficiencia de la alimentación y respalda la producción continua. Combinada con la tecnología de control de bus inteligente, la máquina logra una respuesta más rápida, una comunicación estable y una operación conveniente.
|
Artículo |
Especificación |
|
Tipo de máquina |
Máquina cortadora de tubos por láser de tres husillos de alta resistencia |
|
Potencia del láser |
Láser de fibra de 3kW / 6kW / 12kW Opcional |
|
Longitud máxima del tubo |
12.000 milímetros |
|
Peso máximo del tubo |
500 kilogramos |
|
Gama de tubos redondos |
Φ20-280 mm |
|
Gama de tubos cuadrados y rectangulares |
20×20-280×280 mm |
|
Precisión de posicionamiento |
±0,05 mm/m |
|
Precisión de posicionamiento repetido |
±0,03 mm/m |
|
Velocidad máxima de alimentación |
115 m/min |
|
Velocidad máxima de rotación del mandril |
100 rpm |
|
Peso de la máquina |
Aproximadamente 19.000 kilos |
La máquina cortadora de tubos láser de tres husillos de alta resistencia EVER VIEW admite tubos redondos, tubos cuadrados, tubos rectangulares, tubos de acero pesados y perfiles estructurales de sección grande.
El equipo es adecuado para procesar acero al carbono, acero inoxidable, aleaciones de aluminio, acero galvanizado y otros materiales industriales comúnmente utilizados en construcción, ingeniería, fabricación de maquinaria y fabricación de metales.
Los fabricantes de maquinaria de construcción requieren componentes de tubos resistentes y precisos para marcos, estructuras de soporte, plumas y piezas de equipos de servicio pesado.
EVER VIEW proporciona sujeción estable, posicionamiento preciso y rendimiento de corte constante para mejorar la eficiencia de la producción y la calidad de los componentes.
Los fabricantes de estructuras de acero utilizan tubos de gran sección para talleres, almacenes, edificios y estructuras prefabricadas.
La capacidad de procesamiento de 12 metros, el sistema de tres mandriles y la tecnología de corte sin cola ayudan a los fabricantes a mejorar la eficiencia de la producción y reducir el desperdicio de material.
La construcción de puentes requiere un procesamiento fiable de grandes tubos estructurales y componentes de acero.
La máquina cortadora de tubos láser de tres husillos de alta resistencia EVER VIEW proporciona soporte estable y soluciones de corte precisas para estructuras relacionadas con puentes.
La máquina admite operaciones complejas de corte de tubos que incluyen orificios, ranuras, contornos y perfiles personalizados para la producción de equipos industriales.
Un fabricante europeo de maquinaria de construcción necesitaba una solución de corte por láser de tubos de alta precisión para producir marcos y componentes estructurales de equipos pesados.
EVER VIEW suministró una máquina cortadora de tubos láser de tres husillos de alta resistencia personalizada con sujeción estable y tecnología de servo soporte. La solución mejoró la coherencia de la producción, redujo los requisitos de manipulación manual y respaldó la fabricación por lotes eficiente.
Un fabricante de estructuras de acero en Medio Oriente necesitaba equipos para procesar grandes tubos estructurales utilizados en proyectos de infraestructura.
EVER VIEW proporcionó una solución de corte por láser de tubos de alta resistencia con capacidad de procesamiento de 12 metros y tecnología de corte sin cola. El sistema ayudó a mejorar la utilización del material y reducir el desperdicio de producción durante la fabricación a gran escala.
Un proveedor de ingeniería de puentes del Sudeste Asiático seleccionó la máquina cortadora de tubos láser de tres husillos de alta resistencia EVER VIEW para procesar tubos de acero pesados.
El sistema coordinado de tres mandriles proporcionó un soporte estable para tubos grandes y aseguró una calidad de corte constante durante la producción continua.
Antes de la instalación, los clientes deben preparar suficiente espacio en el taller de acuerdo con las dimensiones de la máquina y reservar suficiente área para la carga, descarga y manejo de materiales de los tubos.
El suministro de energía estable, una conexión a tierra adecuada, unas condiciones de cimentación adecuadas y una instalación profesional son factores importantes para garantizar el rendimiento del equipo a largo plazo.
El mantenimiento regular incluye la limpieza de los componentes del mandril, la verificación de los sistemas de lubricación, la inspección de las piezas de protección láser y la verificación de la precisión de la máquina.
La inspección periódica y el mantenimiento preventivo ayudan a mantener un rendimiento de corte estable, prolongar la vida útil del equipo y reducir el tiempo de inactividad inesperado.
La estructura de tres mandriles y el soporte de seguimiento servo brindan un soporte multipunto estable, lo que reduce la vibración y mejora la precisión del corte.
El sistema de mandril de alta rigidez proporciona un rendimiento de sujeción fuerte y confiable para tubos pesados de hasta 500 kg.
La tecnología de corte sin cola mejora la utilización del material y reduce las secciones de tubo no utilizadas.
El sistema de carga automático reduce los requisitos de mano de obra y respalda la producción continua.
EVER VIEW proporciona configuraciones de láser de fibra de 3kW, 6kW y 12kW según los diferentes requisitos de procesamiento de tubos.
La máquina puede procesar acero al carbono, acero inoxidable, aleaciones de aluminio, acero galvanizado y otros perfiles metálicos industriales.
La máquina admite tubos de hasta 12.000 mm de longitud, con tubos redondos de Φ20-280 mm y un peso máximo de tubo de hasta 500 kg.
Sí. EVER VIEW proporciona soluciones de carga automática para mejorar la eficiencia de la producción y reducir la manipulación manual.
La máquina cortadora de tubos láser de tres husillos de alta resistencia EVER VIEW combina tecnología láser de fibra avanzada, procesamiento coordinado de tres mandriles, corte sin cola, soporte servo y automatización inteligente para brindar una solución confiable para los fabricantes globales.
Con configuraciones personalizadas basadas en el diámetro del tubo, el material, el espesor, la longitud, el peso y los requisitos de producción, EVER VIEW ayuda a los clientes a mejorar la productividad, reducir el desperdicio de material y lograr una fabricación eficiente de tubos de alta resistencia.
